进口卫生级气动调节阀(进口调节阀欧洲品牌)德国洛克
德国LOCKE洛克国际集团有限公司成立于1875年,是一家流体专业制造商,主要服务于全球工业、以石油,天然气,石化、蒸汽、水系统以及各类型流体控制系统,公司致力于产品设计、研发、制造、销售,为用户提供完善的流体控制方案和阀门制定方案。目前LOCKE在德国本土拥有3家阀门生产工厂,分别位于总部弗兰肯塔尔,佩格尼兹和侣能三地,并在中国设立全资加工厂,主要负责亚洲地区产品供应,在上海设立销售代理处,负责大陆运营及售后服务。

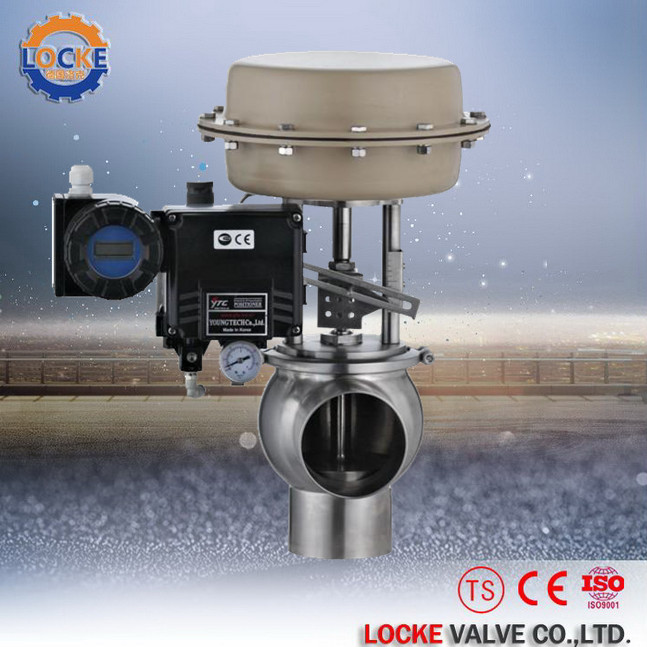

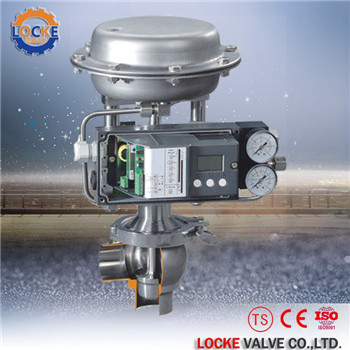

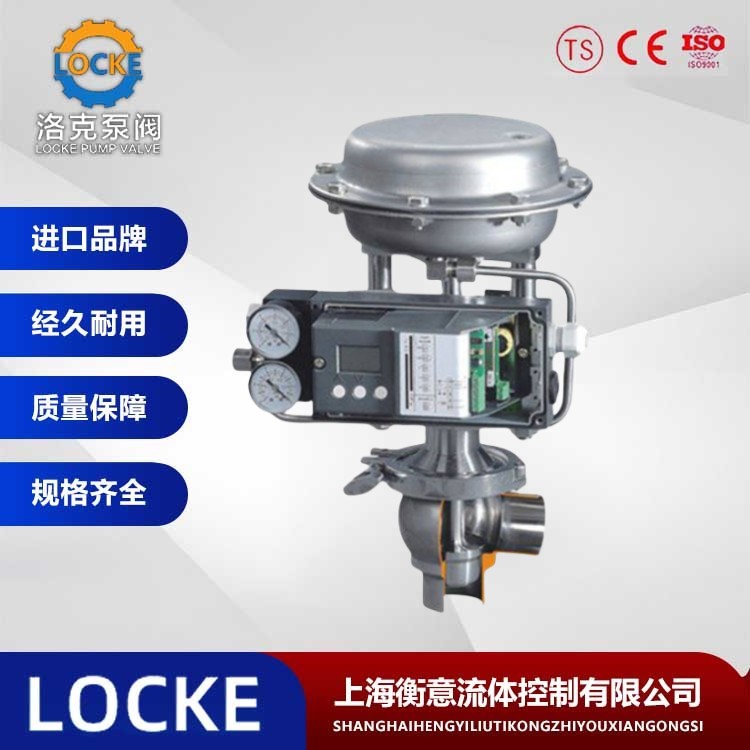

德国《LOCKE》洛克--进口卫生级气动调节阀适用于各种压力、温度、流量等物理量调节,如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便、调节精度高等优点,尤其是在压降损失小、流量大、可调范围广、流量精度高。角型设计确保阀门自排放,标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀体和阀帽,使阀门打开和维修快捷容易,使过程停机时间缩短。
执行机构 | |
型 式 | LOCKE多弹簧薄膜执行机构 |
膜片材料 | 丁睛橡胶夹尼龙布 |
弹簧范围 | 20~100、80~240kPa |
供气压力 | 140~400kPa |
气源接口 | Rc14 |
环境温度 | -30~+70℃ |
阀作用型式 | 气—关式或气—开式 |
附 件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
性 能 | |
泄 漏 量 | 金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976Ⅳ级 |
软 阀 座:小于阀额定容量的10-7,符合ANSI B16.104-1976Ⅵ | |
回 差 | 带定位器:小于全行程的1% |
不带定位器:小于全行程的3% | |
基本误差 | 带定位器:小于全行程的±1% |
不带定位器:小于全行程的±5% | |
注:采用标准的V型聚四氟乙烯填料时 |
公称通径(DN) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
阀座直径(dn) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
额定流量系数(KV) | 直线 | 5.2 | 6.3 | 6.9 | 11.2 | 17.6 | 27.5 | 44.7 | 69.3 | 110 |
等百分 | 4.8 | 5.6 | 6.3 | 10.5 | 16 | 25 | 40.5 | 63.6 | 100 | |
公称压力(MPa) | 1.0 | |||||||||
额定行程(mm) | 10 | 16 | 25 | 40 | ||||||
阀盖形式 | 标准型(-17~+230℃)、高温型(+230~+450℃) | |||||||||
压盖形式 | 螺栓压紧式 | |||||||||
密封填料 | V型聚四氟乙烯、V型三元乙丙橡胶 | |||||||||
阀芯形式 | 单座柱塞型阀芯 | |||||||||
流量特性 | 直线性、等百分比 |
